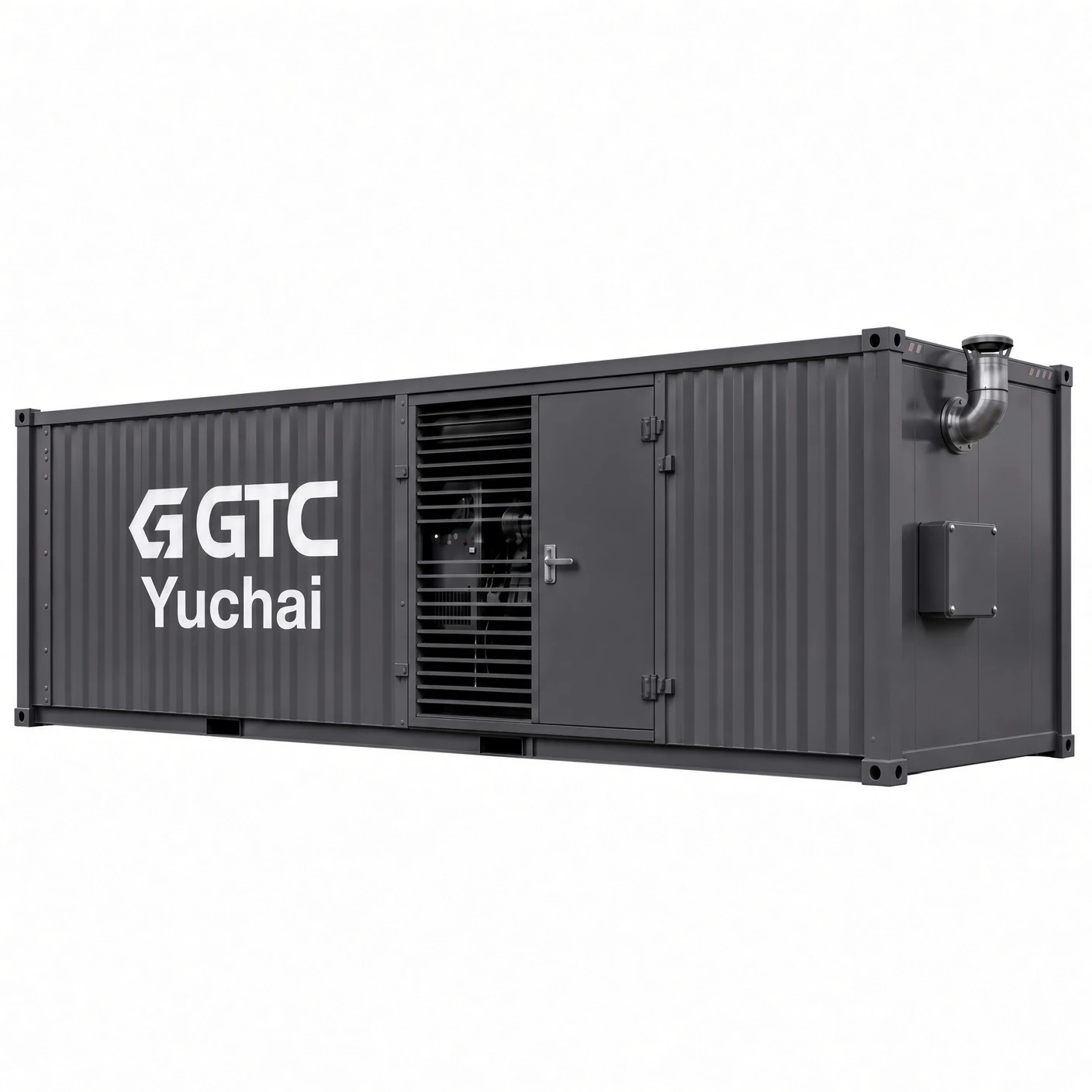

Типовое фото исполнения — на снимке станция того же исполнения, комплектация вашей модели подтверждается при заказе.
YuChai · ПРОМЫШЛЕННЫЙ
Генератор 2065YU — Контейнер УХЛ4
2065YU — Контейнер УХЛ4 — генератор YuChai. Мощность 1850 кВА. Двигатель YCTD52TA2510-G30. Топливо — Дизельное топливо.
28 242 536 ₽Вкл. НДС · Проектная поставка · условия и срок подтвердим в КП
ООО «СтройКлик» подтвердит срок поставки и комплектацию. Укажите телефон или email — подготовим коммерческое предложение.
Получить КПИсполнение «Контейнер УХЛ4» — станция на раме в блок-контейнере ООО «СтройКлик» собственного производства. В цене — станция и блок-контейнер в базовой комплектации: стены 50 мм, дверь EI 60, решётки, освещение со щитом, огнетушители; у ГПУ — с выносным охлаждением. Монтаж станции в блок-контейнер — бесплатно. Утепление 80 мм, отопление, топливный отсек, пожарная часть и охрана — опции в конструкторе. Доставка, монтаж на объекте и ПНР — отдельно. О производстве блок-контейнеров
- Основная мощность (PRP)
- 1850 кВА / 1500 кВт
- Резервная мощность (ESP)
- 2063 кВА / 1650 кВт
- Двигатель
- YCTD52TA2510-G30
- Альтернатор
- 734E
Технические характеристики
Бак 1000 л, расход при 75 % нагрузки 309.3 л/ч. Габариты и вес станции без контейнера — 6200 мм × 2186 мм × 2560 мм, 15000 кг. Контейнер УХЛ4 — станция в блок-контейнере для круглогодичной работы на улице. Сборка — Китай.
- Основная мощность (PRP)
- 1850 кВА / 1500 кВт
- Резервная мощность (ESP)
- 2063 кВА / 1650 кВт
- Напряжение
- 230/400 В · 1/3 фазы
- Производитель двигателя
- Yuchai
- Тип запуска
- Электростартер с внешним сигналом
- Вид топлива
- Дизельное топливо
- Топливный бак
- 1000 л
- Расход при 75%
- 309.3 л/ч
- Блок-контейнер
- Модуль 9 м, высота 3,2 м, 9000×3000×3200 мм
- Габариты станции без контейнера
- 6200 мм × 2186 мм × 2560 мм
- Вес станции без контейнера
- 15000 кг
- Страна сборки
- Китай
Исполнение «Контейнер УХЛ4»: 2065YU на раме в блок-контейнере ООО «СтройКлик» — стены из сэндвич-панелей 50 мм, дверь EI 60, решётки притока и выброса воздуха, освещение и щит собственных нужд, огнетушители. Блок-контейнер подбирается под габариты станции и зоны обслуживания; отопление, топливный отсек и пожарная часть — опции. Это вариант для площадок, где нет машинного зала.
Эта модель в других исполнениях
Станция с тем же двигателем и альтернатором поставляется в нескольких исполнениях — отличаются шумоизоляция, требования к месту установки и цена.
Спецификация производителя
Промышленная дизель-генераторная установка 1500 об/мин – 50Гц 3-ФАЗНАЯ - 400В/230В Дизельный двигатель Жидкостное охлаждение
Основные данные
- Двигатель
- Yuchai YCTD52TA2510-G30
- Альтернатор
- CTG 734E
- Напряжение
- 400/230 В
- Частота
- 1500 об/мин – 50 Гц
- Охлаждение двигателя
- Жидкостное
- Регулятор оборотов
- Электронный
- Расход топлива (75%)
- 309,3 л/ч
- Регулятор напряжения
- A.V.R.
- Пульт управления
- DeepSea DSE7420
Двигатель
- Модель двигателя
- Yuchai YCTD52TA2510-G30
- Топливо
- дизельное
- Расположение цилиндров
- V
- Количество цилиндров
- 16
- Система подачи воздуха
- Турбонаддув, интеркулер
- Степень сжатия
- 14:1
- Диаметр и ход поршня, мм
- 152x180
- Объем двигателя, л
- 52,26
- Регулятор оборотов
- электронный
- Частота оборотов, об/мин
- 1500
- Расход топлива 75%, л/ч
- 309,3
- Напряжения питания
- 24 В
- Объем ож (только двигатель), л
- 554
- Объем масла, л
- 310
Альтернатор
- Модель
- CTG 734E
- Количество полюсов
- 4
- Тип соединения
- звезда
- Класc изоляции
- H
- Класс защиты
- IP23
- Система возбуждения
- PMG
- Регулятор напряжения
- AVR
Пульт управления
- Модель
- ComAp InteliLite 4 AMF25
- Режимы работы OFF/MANUAL/AUTO/TEST
- Графический дисплей, кнопки управления, световые индикаторы
- Защита IP65 (передняя панель)
- Условия эксплуатации: t=-20С ÷ +70С, влажность 95% без образования конденсата. Вибрация: 5-25Гц, ±1,6мм; 5-100Гц, а=4g. Ударные воздействия: a= 500 м/с2.
- Настройка параметров через ПК
- Настраиваемые аналоговые и цифровые входы и выходы
- Защита ДГУ посредством предупреждения о неисправности или аварийного останова
- Контроль параметров внешней сети и ДГУ
- Интерфейс RS-232
- Счетчик часов наработки, 3 таймера технического обслуживания
- Журнал событий до 150 записей
- Возможность интернет доступа с использованием ETHERNET/4G, MODBUS TCP/RTU, SNMP v1/v2c (опция), SMS и электронные письма, поддержка удаленной связи (AirGate2.0, WebSupervisor)
- Пользовательские настройки и средства защиты, управление доступом пользователей
- Поддержка 5 языков
Габариты и вес
| ИСПОЛНЕНИЕ | ОТКРЫТОЕ | КОЖУХ |
|---|---|---|
| Длина, мм | 6200 | - |
| Ширина, мм | 2186 | - |
| Высота, мм | 2560 | - |
| Вес, кг | 15000 | - |
- Встроенный бак, л
- 1000
- PRP - мощность генераторного агрегата при работе на переменную нагрузку без ограничения времени работы. Перегрузочная способность составляет 10 % в течение одного часа через каждые 12 часов непрерывной работы. Средний коэффициент загрузки за 24 часа работы составляет <70 %. ESP - это резервная мощность, которую агрегат может развивать при работе на изменяющуюся электрическую нагрузку во время перебоев в подаче электроэнергии, при этом не допускается перегрузка. Средний коэффициент загрузки за 24 часа работы составляет <70 %.
- Генераторы CTG соответствуют стандартам ISO 9001 и стандартам ЕC, которые включают в себя 2006/42/ЕС безопасность машин и оборудования 2006/95/ЕС Низковольтное оборудование EN 60204-1: 2006+А1: 2009, EN ISO 12100: 2010, EN ISO 13849-1: 2008, EN 12601:2010
- Технические характеристики и спецификации могут быть изменены без предварительного уведомления.
Комплектация
- Промышленный двигатель жидкостного охлаждения YuChai
- Генератор переменного тока LeroySomer (класс защиты IP23, класс изоляции H/H)
- Электронная панель управления DeepSea DSE7420 для работы в ручном и автоматическом режимах
- Автомат защиты генератора
- Аккумуляторная батарея
- Электрический подогреватель ОЖ
- Статическое зарядное устройство АКБ
- Стальная опорная рама со встроенным топливным баком и опорами для виброразвязки
- Индустриальный глушитель (для ДГУ открытого исполнения)
- Низкошумный глушитель (для ДГУ в шумозащитном кожухе)
- Заправка ОЖ и маслом, проведение заводских испытаний под нагрузкой
- Автомат ввода резерва (опция)
Данные приведены по технической карте производителя. Комплектация и характеристики уточняются в коммерческом предложении.
