Cummins · ПРОМЫШЛЕННЫЙ

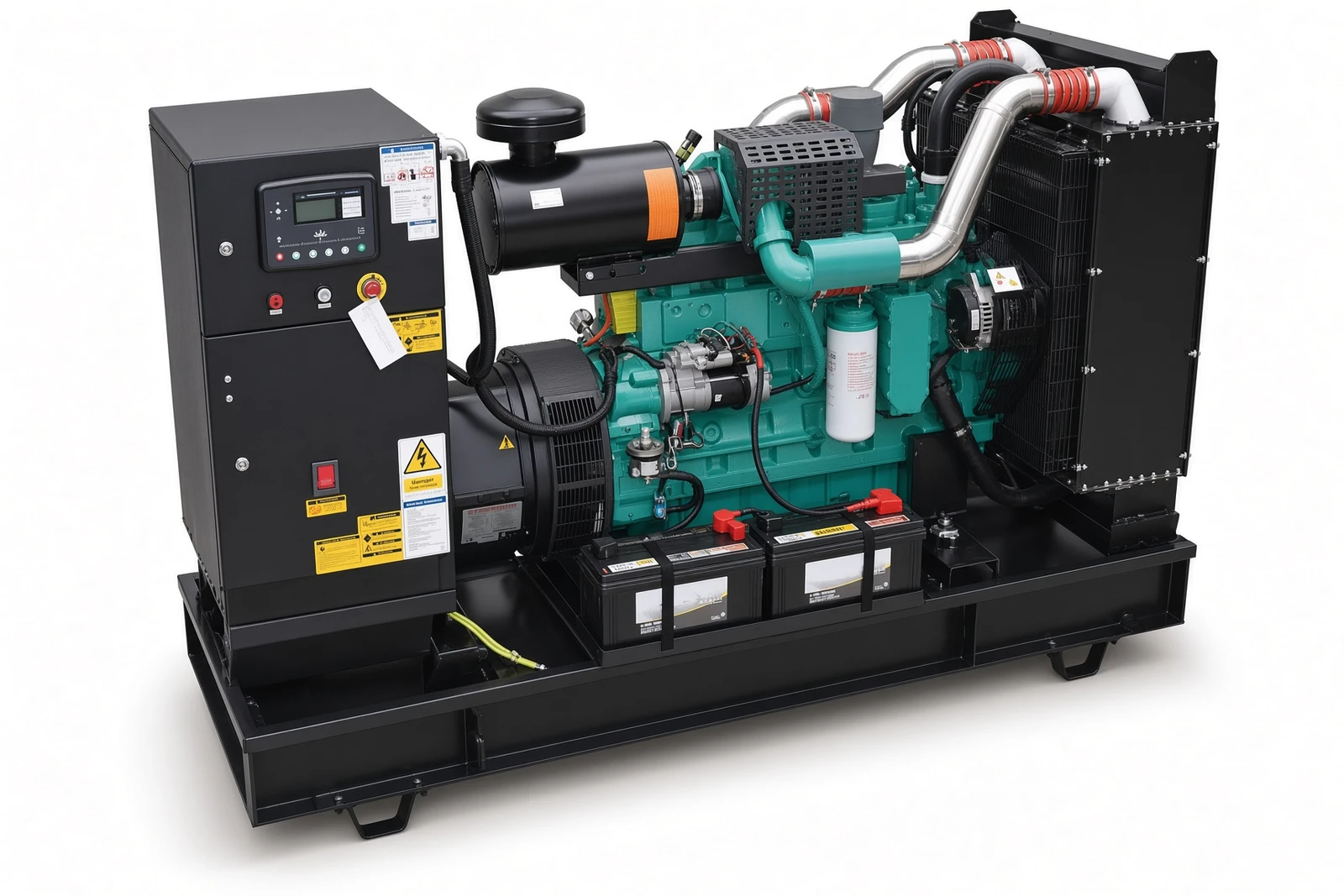

Генератор 22C — Открытое на раме
22C — Открытое на раме — генератор Cummins. Мощность 20 кВА. Двигатель 4B3.9-G11. Топливо — Дизельное топливо. Бак 90 л, расход при 75 % нагрузки 4.6 л/ч.
965 682 ₽Вкл. НДС · Под заказ · срок подтвердим при оформлении
Продавец — ООО «СтройКлик». Под заказ · срок подтвердим при оформлении.
Оформить заказ- Основная мощность
- 20 кВА
- Резервная мощность
- 22 кВА
- Двигатель
- 4B3.9-G11
- Альтернатор
- 184E
Технические характеристики
Габариты 2100 мм × 950 мм × 1250 мм, вес 780 кг. Открытое исполнение на раме — для установки в помещении или под навесом. Сборка — Китай.
- Номинальная мощность
- 20 кВА · 16 кВт
- Напряжение
- 230/400 В · 1/3 фазы
- Производитель двигателя
- Cummins
- Тип запуска
- Электростартер с внешним сигналом
- Вид топлива
- Дизельное топливо
- Топливный бак
- 90 л
- Расход при 75%
- 4.6 л/ч
- Габариты
- 2100 мм × 950 мм × 1250 мм
- Вес
- 780 кг
- Страна сборки
- Китай
Открытое исполнение на раме: 22C устанавливается в подготовленном помещении с приточной вентиляцией и выводом выхлопа. Самый доступный по цене вариант — защиту от шума и осадков берёт на себя помещение.
Эта модель в других исполнениях
Станция с тем же двигателем и альтернатором поставляется в нескольких исполнениях — отличаются шумоизоляция, требования к месту установки и цена.
Спецификация производителя
Промышленная дизель-генераторная установка 1500 об/мин – 50Гц 3-ФАЗНАЯ - 400В/230В Дизельный двигатель Жидкостное охлаждение
Основные данные
- Двигатель
- Cummins 4B3.9G11
- Альтернатор
- CTG 184E
- Напряжение
- 400/230 В
- Частота
- 1500 об/мин – 50 Гц
- Охлаждение двигателя
- Жидкостное
- Регулятор оборотов
- Механический
- Расход топлива (75%)
- 4,6 л/ч
- Регулятор напряжения
- A.V.R.
- Пульт управления
- ComAp InteliLite 4 AMF 8
Двигатель
- Модель двигателя
- Cummins 4B3.9G11
- Топливо
- дизельное
- Расположение цилиндров
- в ряд
- Количество цилиндров
- 4
- Система подачи воздуха
- безнаддувная
- Степень сжатия
- 18:1
- Диаметр и ход поршня, мм
- 102х120
- Объем двигателя, л
- 3,9
- Регулятор оборотов
- механический
- Частота оборотов, об/мин
- 1500
- Расход топлива 110%-100%-75%-50% л/ч
- 6,1 – 5,7 – 4,6 – 3,7
- Напряжения питания
- 24 В
- Тип охлаждения
- жидкостное
- Объем системы охлаждения, л
- 7,2
- Минимальный объем масла (поддон+фильтры), л
- 10,9
Альтернатор
- Модель
- CTG 184Е
- Количество полюсов
- 4
- Тип соединения
- звезда
- Класc изоляции
- H
- Класс защиты
- IP23
- Система возбуждения
- самовозбуждение
- Регулятор напряжения
- AVR
Пульт управления
- Модель
- ComAp InteliLite 4 AMF 8
- Режимы работы OFF/MANUAL/AUTO/TEST
- Графический дисплей, кнопки управления, световые индикаторы
- Защита IP65 (передняя панель)
- Условия эксплуатации: t=-200С ÷ +700С, влажность 95% без образования конденсата. Вибрация: 5-25Гц, ±1,6мм; 5-100Гц, а=4g. Ударные воздействия: a= 500 м/с2.
- Настройка параметров через ПК
- Настраиваемые аналоговые и цифровые входы и выходы
- Защита ДГУ посредством предупреждения о неисправности или аварийного останова
- Контроль параметров внешней сети и ДГУ
- Интерфейс RS-232
- Счетчик часов наработки, 3 таймера технического обслуживания
- Журнал событий до 150 записей
- Возможность интернет доступа с использованием ETHERNET/4G, MODBUS TCP/RTU, SNMP v1/v2c (опция), SMS и электронные письма, поддержка удаленной связи (AirGate2.0, WebSupervisor)
- Пользовательские настройки и средства защиты, управление доступом пользователей
- Поддержка 5 языков
Габариты и вес
| ИСПОЛНЕНИЕ | ОТКРЫТОЕ | КОЖУХ |
|---|---|---|
| Длина, мм | 1650 | 2100 |
| Ширина, мм | 850 | 950 |
- Высота, мм
- 1250
| Вес, кг | 780 | 930 |
|---|---|---|
| Встроенный топливный бак, л | 90 | 55 |
- PRP - мощность генераторного агрегата при работе на переменную нагрузку без ограничения времени работы. Перегрузочная способность составляет 10 % в течение одного часа через каждые 12 часов непрерывной работы. Средний коэффициент загрузки за 24 часа работы составляет <70 %. ESP - это резервная мощность, которую агрегат может развивать при работе на изменяющуюся электрическую нагрузку во время перебоев в подаче электроэнергии, при этом не допускается перегрузка. Средний коэффициент загрузки за 24 часа работы составляет <70 %.
- Генераторы CTG соответствуют стандартам ISO 9001 и стандартам ЕC, которые включают в себя 2006/42/ЕС безопасность машин и оборудования 2006/95/ЕС Низковольтное оборудование EN 60204-1: 2006+А1: 2009, EN ISO 12100: 2010, EN ISO 13849-1: 2008, EN 12601:2010
- Технические характеристики и спецификации могут быть изменены без предварительного уведомления.
Комплектация
- Промышленный двигатель жидкостного охлаждения CUMMINS
- Генератор переменного тока (класс защиты IP23, класс изоляции H/H)
- Электронная панель управления ComAp InteliLite 4 AMF 8 для работы в ручном и автоматическом режимах
- Автомат защиты генератора
- Аккумуляторная батарея
- Электрический подогреватель ОЖ
- Статическое зарядное устройство АКБ
- Стальная опорная рама со встроенным топливным баком и опорами для виброразвязки
- Индустриальный глушитель (для ДГУ открытого исполнения)
- Низкошумный глушитель (для ДГУ в шумозащитном кожухе)
- Заправка ОЖ и маслом, проведение заводских испытаний под нагрузкой
- Автомат ввода резерва (опция)
Данные приведены по технической карте производителя. Комплектация и характеристики уточняются в коммерческом предложении.
