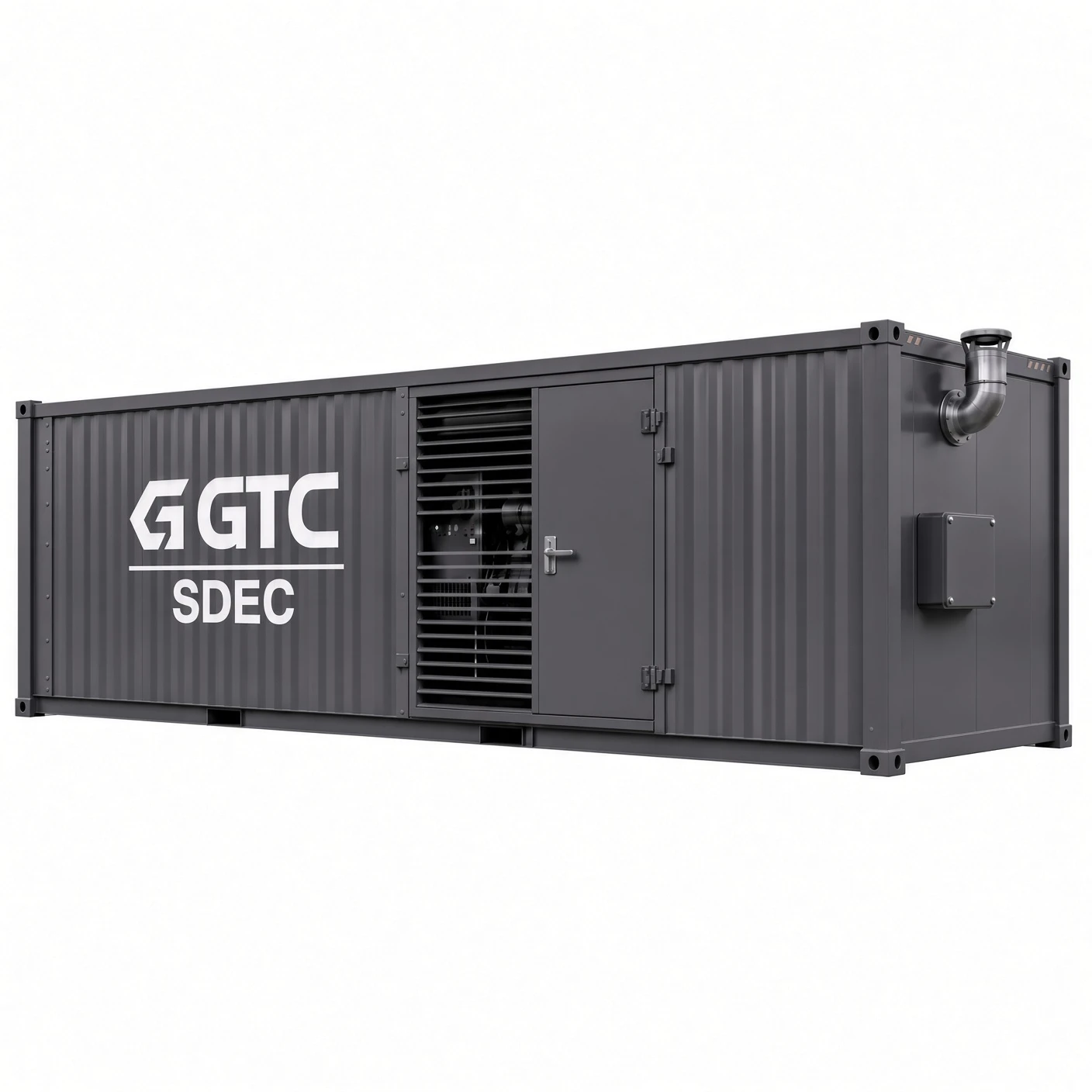

Типовое фото исполнения — на снимке станция того же исполнения, комплектация вашей модели подтверждается при заказе.
SDEC · ПРОМЫШЛЕННЫЙ
Генератор 385SD — Контейнер УХЛ4
385SD — Контейнер УХЛ4 — генератор SDEC. Мощность 350 кВА. Двигатель 6ETAA11.8-G21. Топливо — Дизельное топливо. Бак 504 л, расход при 75 % нагрузки 53.7 л/ч.
3 769 170 ₽Вкл. НДС · Проектная поставка · условия и срок подтвердим в КП
ООО «СтройКлик» подтвердит срок поставки и комплектацию. Укажите телефон или email — подготовим коммерческое предложение.
Получить КПИсполнение «Контейнер УХЛ4» — станция на раме в блок-контейнере ООО «СтройКлик» собственного производства. В цене — станция и блок-контейнер в базовой комплектации: стены 50 мм, дверь EI 60, решётки, освещение со щитом, огнетушители; у ГПУ — с выносным охлаждением. Монтаж станции в блок-контейнер — бесплатно. Утепление 80 мм, отопление, топливный отсек, пожарная часть и охрана — опции в конструкторе. Доставка, монтаж на объекте и ПНР — отдельно. О производстве блок-контейнеров
- Основная мощность (PRP)
- 350 кВА / 280 кВт
- Резервная мощность (ESP)
- 385 кВА / 308 кВт
- Двигатель
- 6ETAA11.8-G21
- Альтернатор
- 444E
Технические характеристики
Габариты и вес станции без контейнера — 3150 мм × 1200 мм × 1828 мм, 2790 кг. Контейнер УХЛ4 — станция в блок-контейнере для круглогодичной работы на улице. Сборка — Китай.
- Основная мощность (PRP)
- 350 кВА / 280 кВт
- Резервная мощность (ESP)
- 385 кВА / 308 кВт
- Напряжение
- 230/400 В · 1/3 фазы
- Производитель двигателя
- SDEC
- Тип запуска
- Электростартер с внешним сигналом
- Вид топлива
- Дизельное топливо
- Топливный бак
- 504 л
- Расход при 75%
- 53.7 л/ч
- Блок-контейнер
- Модуль 5 м, 5000×2400×2600 мм
- Габариты станции без контейнера
- 3150 мм × 1200 мм × 1828 мм
- Вес станции без контейнера
- 2790 кг
- Страна сборки
- Китай
Исполнение «Контейнер УХЛ4»: 385SD на раме в блок-контейнере ООО «СтройКлик» — стены из сэндвич-панелей 50 мм, дверь EI 60, решётки притока и выброса воздуха, освещение и щит собственных нужд, огнетушители. Блок-контейнер подбирается под габариты станции и зоны обслуживания; отопление, топливный отсек и пожарная часть — опции. Это вариант для площадок, где нет машинного зала.
Эта модель в других исполнениях
Станция с тем же двигателем и альтернатором поставляется в нескольких исполнениях — отличаются шумоизоляция, требования к месту установки и цена.
Спецификация производителя
Промышленная дизель-генераторная установка 1500 об/мин – 50Гц 3-ФАЗНАЯ - 400В/230В Дизельный двигатель Жидкостное охлаждение
Основные данные
- Двигатель
- SDEC 6ETAA11.8-G21
- Альтернатор
- CTG 444E
- Напряжение
- 400/230 В
- Частота
- 1500 об/мин – 50 Гц
- Охлаждение двигателя
- Жидкостное
- Регулятор оборотов
- Электронный
- Расход топлива (75%)
- 53,7л/ч
- Регулятор напряжения
- A.V.R.
- Пульт управления
- ComAp InteliLite 4 AMF 8
Двигатель
- Модель двигателя
- SDEC 6ETAA11.8-G21
- Топливо
- дизельное
- Расположение цилиндров
- в ряд
- Количество цилиндров
- 6
- Система подачи воздуха
- турбонаддув
- Степень сжатия
- 17:1
- Диаметр и ход поршня, мм
- 128х153
- Объем двигателя, л
- 11,8
- Регулятор оборотов
- электронный
- Частота оборотов, об/мин
- 1500
- Расход топлива 110%-100%-75%-50% л/ч
- 81,6 – 73,3 – 53,7 - 37
- Напряжения питания
- 24 В
- Тип охлаждения
- жидкостное
- Объем системы охлаждения (Engine only),, л
- 23,2
- Минимальный объем масла, л
- 41
Альтернатор
- Модель
- CTG 444E
- Количество полюсов
- 4
- Тип соединения
- звезда
- Класc изоляции
- H
- Класс защиты
- IP23
- Система возбуждения
- самовозбуждение
- Регулятор напряжения
- AVR
Пульт управления
- Модель
- ComAp InteliLite 4 AMF 8
- Режимы работы OFF/MANUAL/AUTO/TEST
- Графический дисплей, кнопки управления, световые индикаторы
- Защита IP65 (передняя панель)
- Условия эксплуатации: t=-20°С ÷ +70°С, влажность 95% без образования конденсата. Вибрация: 5-25Гц, ±1,6мм; 5-100Гц, а=4g. Ударные воздействия: a= 500 м/с2.
- Настройка параметров через ПК
- Настраиваемые аналоговые и цифровые входы и выходы
- Защита ДГУ посредством предупреждения о неисправности или аварийного останова
- Контроль параметров внешней сети и ДГУ
- Интерфейс RS-232
- Счетчик часов наработки, 3 таймера технического обслуживания
- Журнал событий до 150 записей
- Возможность интернет доступа с использованием ETHERNET/4G, MODBUS TCP/RTU, SNMP v1/v2c (опция), SMS и электронные письма, поддержка удаленной связи (AirGate2.0, WebSupervisor)
- Пользовательские настройки и средства защиты, управление доступом пользователей
- Поддержка 5 языков
Габариты и вес
| ИСПОЛНЕНИЕ | ОТКРЫТОЕ | КОЖУХ |
|---|---|---|
| Длина, мм | 3150 | 4050 |
| Ширина, мм | 1200 | 1300 |
| Высота, мм | 1828 | 2113 |
| Вес, кг | 2790 | 3150 |
| Встроенный топливный бак, л | 504 | 450 |
- PRP - мощность генераторного агрегата при работе на переменную нагрузку без ограничения времени работы. Перегрузочная способность составляет 10 % в течение одного часа через каждые 12 часов непрерывной работы. Средний коэффициент загрузки за 24 часа работы составляет <70 %. ESP - это резервная мощность, которую агрегат может развивать при работе на изменяющуюся электрическую нагрузку во время перебоев в подаче электроэнергии, при этом не допускается перегрузка. Средний коэффициент загрузки за 24 часа работы составляет <70 %.
- Генераторы CTG соответствуют стандартам ISO 9001 и стандартам ЕC, которые включают в себя 2006/42/ЕС безопасность машин и оборудования 2006/95/ЕС Низковольтное оборудование EN 60204-1: 2006+А1: 2009, EN ISO 12100: 2010, EN ISO 13849-1: 2008, EN 12601:2010
- Технические характеристики и спецификации могут быть изменены без предварительного уведомления.
Комплектация
- Промышленный двигатель жидкостного охлаждения SDEC
- Генератор переменного тока (класс защиты IP23, класс изоляции H/H)
- Электронная панель управления ComAp InteliLite 4 AMF 8 для работы в ручном и автоматическом режимах
- Автомат защиты генератора
- Аккумуляторная батарея
- Электрический подогреватель ОЖ
- Статическое зарядное устройство АКБ
- Стальная опорная рама со встроенным топливным баком и опорами для виброразвязки
- Индустриальный глушитель (для ДГУ открытого исполнения)
- Низкошумный глушитель (для ДГУ в шумозащитном кожухе)
- Заправка ОЖ и маслом, проведение заводских испытаний под нагрузкой
- Автомат ввода резерва (опция)
Данные приведены по технической карте производителя. Комплектация и характеристики уточняются в коммерческом предложении.
