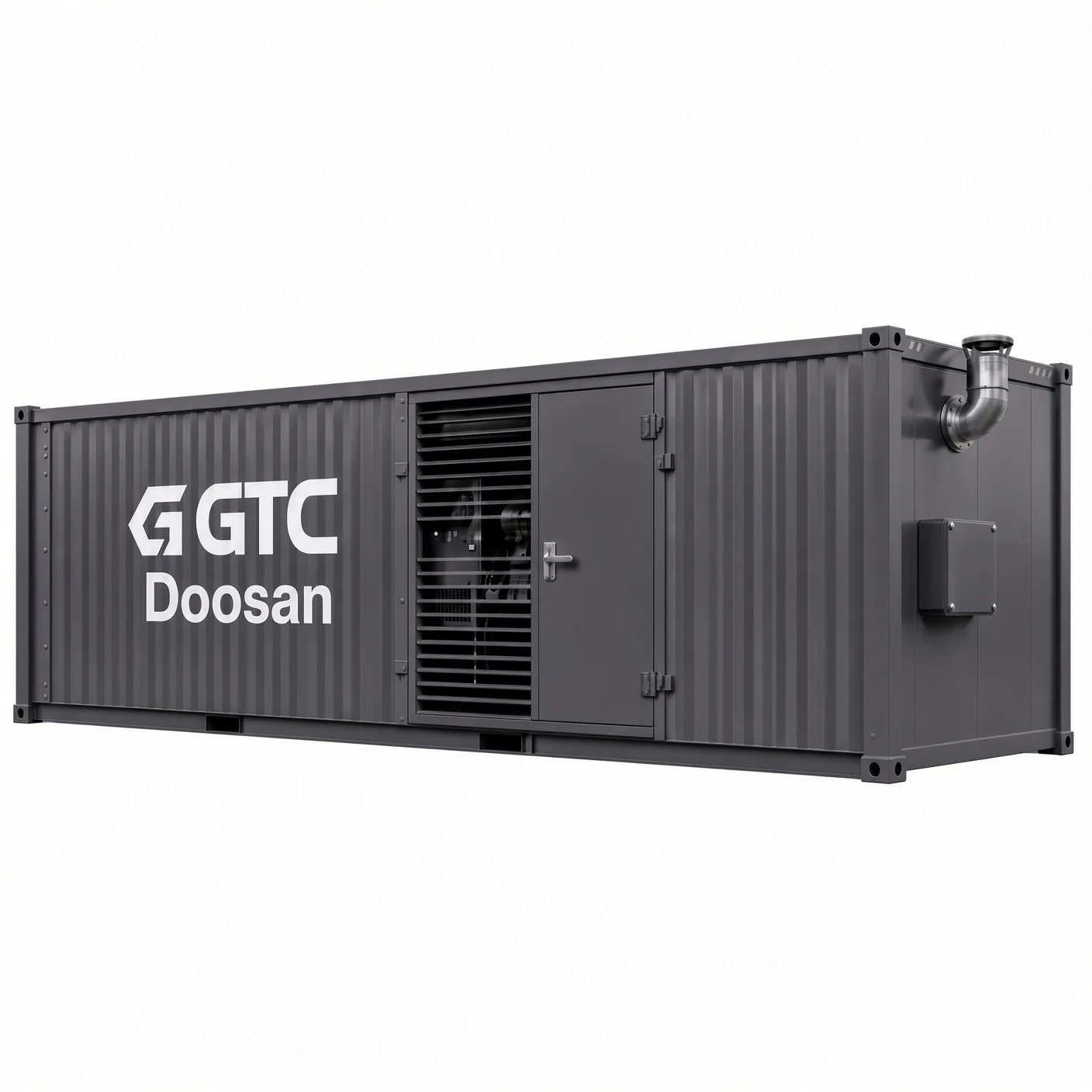

Типовое фото исполнения — на снимке станция того же исполнения, комплектация вашей модели подтверждается при заказе.
Hyundai Doosan · ПРОМЫШЛЕННЫЙ
Генератор 700D — Контейнер УХЛ4
700D — Контейнер УХЛ4 — генератор Hyundai Doosan. Мощность 625 кВА. Двигатель DP180LB. Топливо — Дизельное топливо.
Получить КПЦену и срок поставки подтвердим в КП
ООО «СтройКлик» подтвердит срок поставки и комплектацию. Укажите телефон или email — подготовим коммерческое предложение.
Получить КП- Основная мощность
- 625 кВА
- Резервная мощность
- 700 кВА
- Двигатель
- DP180LB
- Альтернатор
- 544FS
Технические характеристики
Бак 1 000–5 000 л, расход при 75 % нагрузки 103.8 л/ч. Габариты 4812 мм × 1950 мм × 2515 мм, вес 4050 кг. Контейнер УХЛ4 — для круглогодичной работы на улице. Сборка — Китай.
- Номинальная мощность
- 625 кВА · 500 кВт
- Напряжение
- 230/400 В · 1/3 фазы
- Производитель двигателя
- Doosan
- Тип запуска
- Электростартер с внешним сигналом
- Вид топлива
- Дизельное топливо
- Топливный бак
- 1 000–5 000 л
- Расход при 75%
- 103.8 л/ч
- Габариты
- 4812 мм × 1950 мм × 2515 мм
- Вес
- 4050 кг
- Страна сборки
- Китай
Исполнение «контейнер УХЛ4»: 700D поставляется в утеплённом блок-контейнере с вентиляцией, обогревом и увеличенным топливным баком. Это вариант для длительной автономной работы, низких температур и площадок, где нет машинного зала.
Эта модель в других исполнениях
Станция с тем же двигателем и альтернатором поставляется в нескольких исполнениях — отличаются шумоизоляция, требования к месту установки и цена.
Спецификация производителя
Промышленная дизель-генераторная установка 1500 об/мин – 50Гц 3-ФАЗНАЯ - 400В/230В Дизельный двигатель Жидкостное охлаждение
Основные данные
- Двигатель
- Doosan DP180LB
- Альтернатор
- CTG 544FS
- Напряжение
- 400/230 В
- Частота
- 1500 об/мин – 50 Гц
- Охлаждение двигателя
- Жидкостное
- Регулятор оборотов
- Электронный
- Расход топлива (75%)
- 103.8 л/ч
- Регулятор напряжения
- A.V.R.
- Пульт управления
- Comap Intelilite 4 Amf 8
Двигатель
- Модель двигателя
- Doosan DP180LB
- Топливо
- дизельное
- Расположение цилиндров
- V
- Количество цилиндров
- 10
- Система подачи воздуха
- Турбонаддув
- Степень сжатия
- 15:1
- Диаметр и ход поршня, мм
- 128x142
- Объем двигателя, л
- 18.273
- Регулятор оборотов
- электронный
- Частота оборотов, об/мин
- 1500
- Расход топлива 100%-75%-50% л/ч
- 136.4 - 103.8 - 71.2
- Напряжения питания
- 24 В
- Тип охлаждения
- жидкостное
- Объем масла, л
- 34
- Объем системы охлаждения, л
- 91
Альтернатор
- Модель
- CTG 544FS
- Количество полюсов
- 4
- Тип соединения
- звезда
- Класc изоляции
- H
- Класс защиты
- IP23
- Система возбуждения
- самовозбуждение
- Регулятор напряжения
- AVR
Пульт управления
- Модель
- ComAp InteliLite 4 AMF 8
- Режимы работы OFF/MANUAL/AUTO/TEST
- Графический дисплей, кнопки управления, световые индикаторы
- Защита IP65 (передняя панель)
- Условия эксплуатации: t=-200С ÷ +700С, влажность 95% без образования конденсата. Вибрация: 5-25Гц, ±1,6мм; 5-100Гц, а=4g. Ударные воздействия: a= 500 м/с2.
- Настройка параметров через ПК
- Настраиваемые аналоговые и цифровые входы и выходы
- Защита ДГУ посредством предупреждения о неисправности или аварийного останова
- Контроль параметров внешней сети и ДГУ
- Интерфейс RS-232
- Счетчик часов наработки, 3 таймера технического обслуживания
- Журнал событий до 150 записей
- Возможность интернет доступа с использованием ETHERNET/4G, MODBUS TCP/RTU, SNMP v1/v2c (опция), SMS и электронные письма, поддержка удаленной связи (AirGate2.0, WebSupervisor)
- Пользовательские настройки и средства защиты, управление доступом пользователей
- Поддержка 5 языков
Габариты и вес
| ИСПОЛНЕНИЕ | ОТКРЫТОЕ | КОЖУХ |
|---|---|---|
| Длина, мм | 3285 | 4812 |
| Ширина, мм | 1640 | 1950 |
| Высота, мм | 2260 | 2515 |
| Вес, кг | 4050 | 5555 |
| Встроенный топливный бак, л | 700 | 860 |
- PRP - мощность генераторного агрегата при работе на переменную нагрузку без ограничения времени работы. Перегрузочная способность составляет 10 % в течение одного часа через каждые 12 часов непрерывной работы. Средний коэффициент загрузки за 24 часа работы составляет <70 %. ESP - это резервная мощность, которую агрегат может развивать при работе на изменяющуюся электрическую нагрузку во время перебоев в подаче электроэнергии, при этом не допускается перегрузка. Средний коэффициент загрузки за 24 часа работы составляет <70 %.
- Генераторы CTG соответствуют стандартам ISO 9001 и стандартам ЕC, которые включают в себя 2006/42/ЕС безопасность машин и оборудования 2006/95/ЕС Низковольтное оборудование EN 60204-1: 2006+А1: 2009, EN ISO 12100: 2010, EN ISO 13849-1: 2008, EN 12601:2010
- Технические характеристики и спецификации могут быть изменены без предварительного уведомления.
Комплектация
- Промышленный двигатель жидкостного охлаждения DOOSAN
- Генератор переменного тока (класс защиты IP23, класс изоляции H/H)
- Электронная панель управления ComAp InteliLite 4 AMF 8 для работы в ручном и автоматическом режимах
- Автомат защиты генератора
- Аккумуляторная батарея
- Электрический подогреватель ОЖ
- Статическое зарядное устройство АКБ
- Стальная опорная рама со встроенным топливным баком и опорами для виброразвязки
- Индустриальный глушитель (для ДГУ открытого исполнения)
- Низкошумный глушитель (для ДГУ в шумозащитном кожухе)
- Заправка ОЖ и маслом, проведение заводских испытаний под нагрузкой
- Автомат ввода резерва (опция)
Данные приведены по технической карте производителя. Комплектация и характеристики уточняются в коммерческом предложении.
