Типовое фото исполнения — на снимке станция того же исполнения, комплектация вашей модели подтверждается при заказе.
Ricardo · ПРОМЫШЛЕННЫЙ
Генератор AD-110RE — Контейнер УХЛ4
AD-110RE — Контейнер УХЛ4 — генератор Ricardo. Мощность 100 кВА. Двигатель R6105ZLDS. Топливо — Дизельное топливо. Бак 160 л, расход при 75 % нагрузки 20,7 л/ч.
1 940 210 ₽Вкл. НДС · Под заказ · срок подтвердим при оформлении
Продавец — ООО «СтройКлик». Под заказ · срок подтвердим при оформлении.
Оформить заказИсполнение «Контейнер УХЛ4» — станция на раме в блок-контейнере ООО «СтройКлик» собственного производства. В цене — станция и блок-контейнер в базовой комплектации: стены 50 мм, дверь EI 60, решётки, освещение со щитом, огнетушители; у ГПУ — с выносным охлаждением. Монтаж станции в блок-контейнер — бесплатно. Утепление 80 мм, отопление, топливный отсек, пожарная часть и охрана — опции в конструкторе. Доставка, монтаж на объекте и ПНР — отдельно. О производстве блок-контейнеров
- Основная мощность (PRP)
- 100 кВА / 80 кВт
- Резервная мощность (ESP)
- 110 кВА / 88 кВт
- Двигатель
- R6105ZLDS
- Альтернатор
- 274C
Технические характеристики
Габариты и вес станции без контейнера — 2250 мм × 850 мм × 1375 мм, 1100 кг. Контейнер УХЛ4 — станция в блок-контейнере для круглогодичной работы на улице. Сборка — Китай.
- Основная мощность (PRP)
- 100 кВА / 80 кВт
- Резервная мощность (ESP)
- 110 кВА / 88 кВт
- Напряжение
- 230/400 В · 1/3 фазы
- Производитель двигателя
- Ricardo
- Тип запуска
- Электростартер с внешним сигналом
- Вид топлива
- Дизельное топливо
- Топливный бак
- 160 л
- Расход при 75%
- 20,7 л/ч
- Расход при 70%
- 20.7 л/ч
- Блок-контейнер
- Модуль 5 м, 5000×2400×2600 мм
- Габариты станции без контейнера
- 2250 мм × 850 мм × 1375 мм
- Вес станции без контейнера
- 1100 кг
- Страна сборки
- Китай

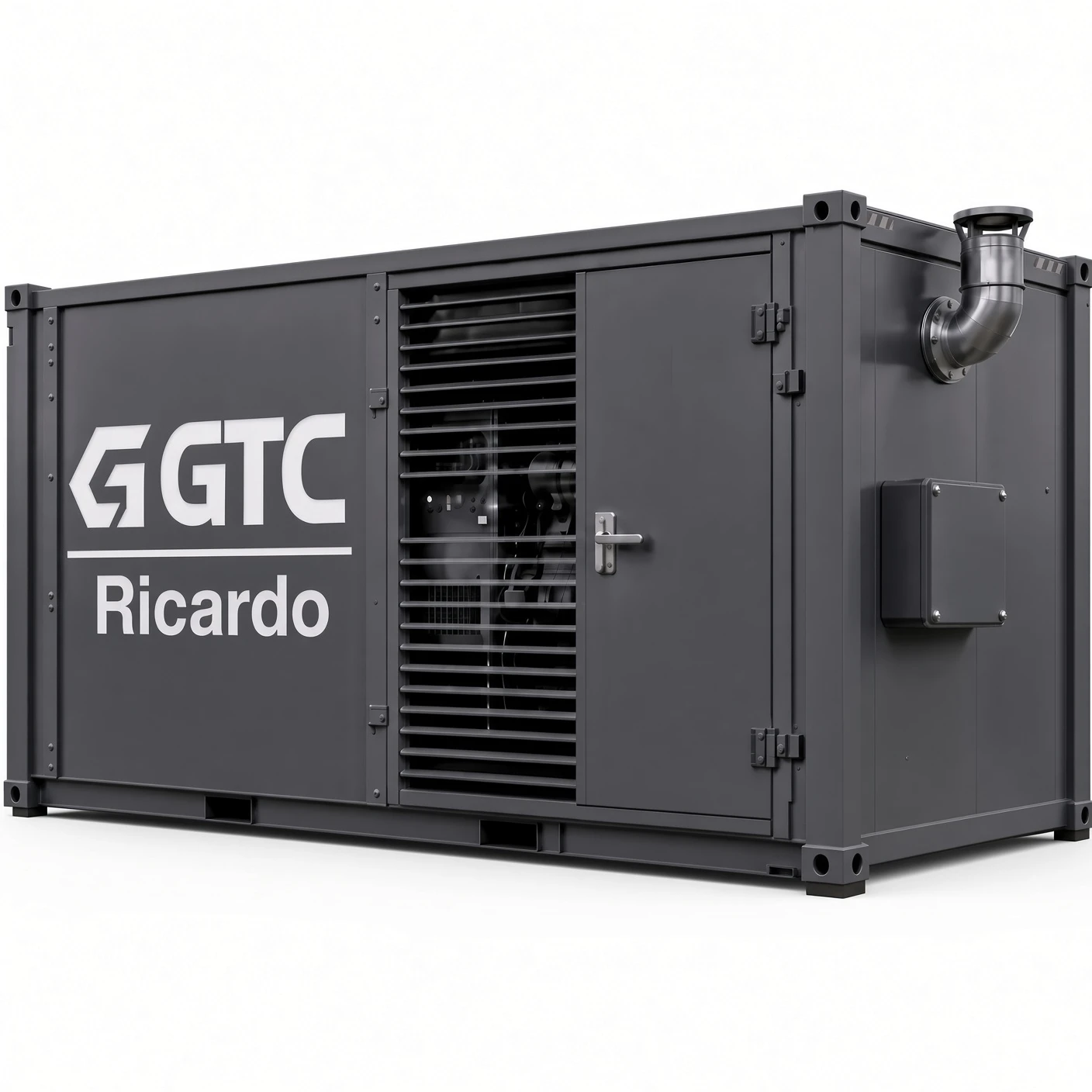

Исполнение «Контейнер УХЛ4»: AD-110RE на раме в блок-контейнере ООО «СтройКлик» — стены из сэндвич-панелей 50 мм, дверь EI 60, решётки притока и выброса воздуха, освещение и щит собственных нужд, огнетушители. Блок-контейнер подбирается под габариты станции и зоны обслуживания; отопление, топливный отсек и пожарная часть — опции. Это вариант для площадок, где нет машинного зала.
Эта модель в других исполнениях
Станция с тем же двигателем и альтернатором поставляется в нескольких исполнениях — отличаются шумоизоляция, требования к месту установки и цена.
Спецификация производителя
Промышленная дизель-генераторная установка 1500 об/мин – 50Гц 3-ФАЗНАЯ - 400В/230В Дизельный двигатель Жидкостное охлаждение
Основные данные
- Двигатель
- Ricardo R6105ZLDS
- Альтернатор
- CTG 274C
- Напряжение
- 400/230В
- Частота
- 1500 об/мин – 50 Гц
- Охлаждение двигателя
- Жидкостное
- Регулятор оборотов
- Механический
- Расход топлива (70%)
- 20,7 л/ч
- Регулятор напряжения
- A.V.R.
- Пульт управления
- DATAKOM D300
Двигатель
- Модель двигателя
- Ricardo R6105ZLDS
- Топливо
- дизельное
- Расположение цилиндров
- в ряд
- Количество цилиндров
- 6
- Система подачи воздуха
- турбонаддув
- Степень сжатия
- 17:1
- Диаметр и ход поршня
- 105x125 мм
- Объем двигателя
- 6,49 л
- Регулятор оборотов
- Механический
- Частота оборотов
- 1500 об/мин
- Расход топлива 100%-70%
- 27,5 – 20,7 л/ч
- Напряжение питания
- 24 В
- Тип охлаждения
- Жидкостное
- Объем системы охлаждения
- 17 л
- Минимальный объем масла (поддон+фильтры)
- 23 л
Альтернатор
- Модель
- CTG 274C
- Количество полюсов
- 4
- Тип соединения
- звезда
- Класc изоляции
- H
- Класс защиты
- IP23
- Система возбуждения
- самовозбуждение
- Регулятор напряжения
- AVR
Пульт управления
- Модель
- DATAKOM D300
- Режимы работы OFF/MANUAL/AUTO/TEST
- Графический дисплей, кнопки управления, световые индикаторы
- Защита IP65 (при использовании дополнительной прокладки)
- Поддержка CANBUS-J1939 и MPU
- Настройка параметров через ПК
- Настраиваемые аналоговые и цифровые входы и выходы
- Защита ДГУ посредством предупреждения о неисправности или аварийного останова
- Контроль параметров внешней сети и ДГУ
- RS232, порт USB
- Счетчик часов наработки, таймер технического обслуживания
- Журнал событий до 400 записей
- Возможность ETHERNET и GPRS мониторинга, отправка и управление по SMS (опция)
- Пользовательские настройки и средства защиты, управление доступом пользователей
- Многоязычный интерфейс
Габариты и вес
| ИСПОЛНЕНИЕ | ОТКРЫТОЕ | КОЖУХ |
|---|---|---|
| Длина | 2250 мм | 2850 мм |
| Ширина | 850 мм | 1050 мм |
| Высота | 1375 мм | 1302 мм |
| Вес | 1100 кг | 1430 кг |
| Встроенный топливный бак | 160 л | 185 л |
- PRP - мощность генераторного агрегата при работе на переменную нагрузку без ограничения времени работы. Перегрузочная способность составляет 10 % в течение одного часа через каждые 12 часов непрерывной работы. Средний коэффициент загрузки за 24 часа работы составляет <70 %. ESP - это резервная мощность, которую агрегат может развивать при работе на изменяющуюся электрическую нагрузку во время перебоев в подаче электроэнергии, при этом не допускается перегрузка. Средний коэффициент загрузки за 24 часа работы составляет <70 %.
- Генераторы CTG соответствуют стандартам ISO 9001 и стандартам ЕC, которые включают в себя 2006/42/ЕС безопасность машин и оборудования 2006/95/ЕС Низковольтное оборудование EN 60204-1: 2006+А1: 2009, EN ISO 12100: 2010, EN ISO 13849-1: 2008, EN 12601:2010
- Технические характеристики и спецификации могут быть изменены без предварительного уведомления.
Комплектация
- Промышленный двигатель жидкостного охлаждения RICARDO
- Генератор переменного тока (класс защиты IP23, класс изоляции H/H)
- Электронная панель управления DATAKOM D300 для работы в ручном и автоматическом режимах
- Автомат защиты генератора
- Аккумуляторная батарея
- Электрический подогреватель ОЖ
- Статическое зарядное устройство АКБ
- Стальная опорная рама со встроенным топливным баком и опорами для виброразвязки
- Индустриальный глушитель (для ДГУ открытого исполнения)
- Низкошумный глушитель (для ДГУ в шумозащитном кожухе)
- Заправка ОЖ и маслом, проведение заводских испытаний под нагрузкой
- Автомат ввода резерва (опция)
Данные приведены по технической карте производителя. Комплектация и характеристики уточняются в коммерческом предложении.
