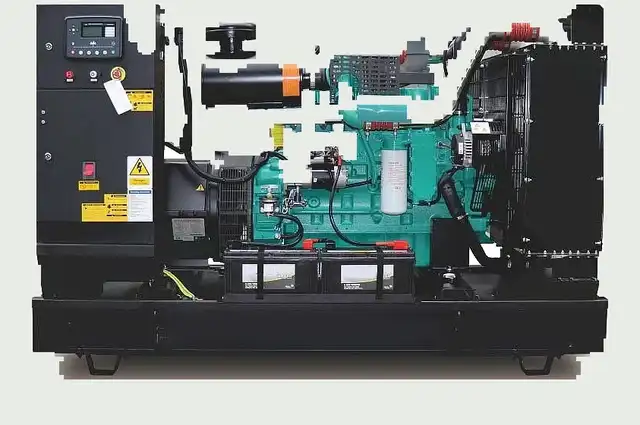

Типовое фото исполнения — на снимке станция того же исполнения, комплектация вашей модели подтверждается при заказе.
CTG · ПРОМЫШЛЕННЫЙ
Генератор CTG 1000MG — Контейнер УХЛ4
CTG 1000MG — Контейнер УХЛ4 — генератор CTG. Мощность 1000 кВА. Двигатель TCG3016 V16S. Топливо — Газ. Расход при 75 % нагрузки — газ: 198 куб.м/ч.
Получить КПЦену и срок поставки подтвердим в КП
ООО «СтройКлик» подтвердит срок поставки и комплектацию. Укажите телефон или email — подготовим коммерческое предложение.
Получить КПИсполнение «Контейнер УХЛ4» — станция на раме в блок-контейнере ООО «СтройКлик» собственного производства. В цене — станция и блок-контейнер в базовой комплектации: стены 50 мм, дверь EI 60, решётки, освещение со щитом, огнетушители; у ГПУ — с выносным охлаждением. Монтаж станции в блок-контейнер — бесплатно. Утепление 80 мм, отопление, топливный отсек, пожарная часть и охрана — опции в конструкторе. Доставка, монтаж на объекте и ПНР — отдельно. О производстве блок-контейнеров
- Основная мощность (PRP)
- 1000 кВА / 800 кВт при cos φ 0,8
- Резервная мощность (ESP)
- не указана
- Двигатель
- TCG3016 V16S
- Альтернатор
- LSA50.2L8
Технические характеристики
Габариты и вес станции без контейнера — 4700 мм × 1650 мм × 2200 мм, 8650 кг. Контейнер УХЛ4 — станция в блок-контейнере для круглогодичной работы на улице. Сборка — Китай.
- Основная мощность (PRP)
- 1000 кВА / 800 кВт при cos φ 0,8
- Резервная мощность (ESP)
- не указана производителем
- Напряжение
- 230/400 В · 1/3 фазы
- Производитель двигателя
- MWM
- Тип запуска
- Электростартер с внешним сигналом
- Вид топлива
- Газ
- Топливный бак
- Отсутствует
- Расход при 75%
- газ: 198 куб.м/ч
- Блок-контейнер
- Модуль 9 м, высокий, 9000×3000×2850 мм
- Габариты станции без контейнера
- 4700 мм × 1650 мм × 2200 мм
- Вес станции без контейнера
- 8650 кг
- Страна сборки
- Китай

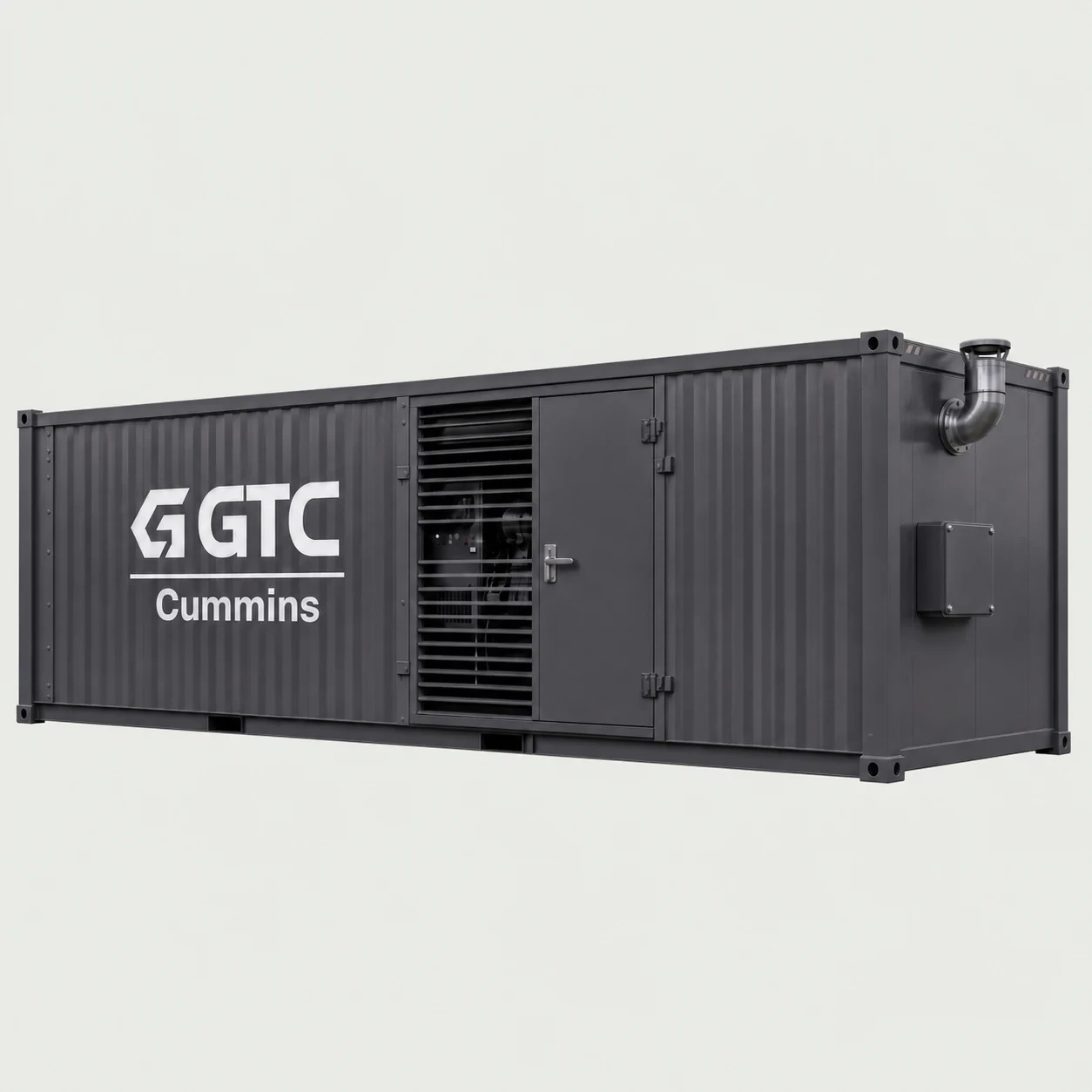

Исполнение «Контейнер УХЛ4»: CTG 1000MG на раме в блок-контейнере ООО «СтройКлик» — стены из сэндвич-панелей 50 мм, дверь EI 60, решётки притока и выброса воздуха, освещение и щит собственных нужд, огнетушители. Блок-контейнер подбирается под габариты станции и зоны обслуживания; отопление, топливный отсек и пожарная часть — опции. Это вариант для площадок, где нет машинного зала.
Эта модель в других исполнениях
Станция с тем же двигателем и альтернатором поставляется в нескольких исполнениях — отличаются шумоизоляция, требования к месту установки и цена.
Спецификация производителя
Промышленная газопоршневая генераторная установка 1500 об/мин – 50Гц 3-ФАЗНАЯ - 400В/230В Газопоршневой двигатель Жидкостное охлаждение
Основные данные
- Двигатель
- MWM TCG3016 V16S
- Альтернатор
- LeroySomer LSA50.2 L8
- Напряжение
- 400/230 В
- Частота
- 1500 об/мин – 50 Гц
- Охлаждение двигателя
- Жидкостное
- Регулятор оборотов
- Электронный
- Расход топлива (75%)
- 198 куб.м/ч
- Регулятор напряжения
- A.V.R.
- Контроллер управления
- ComAp InteliGas
Двигатель
- Модель двигателя
- MWM TCG3016 V16S
- Топливо
- метан, MN80
- Расположение цилиндров
- V
- Количество цилиндров
- 16
- Система подачи воздуха
- турбонаддув
- Степень сжатия
- 13:1
- Диаметр и ход поршня
- 132х160 мм
- Объем двигателя
- 35 л
- Регулятор оборотов
- электронный
- Частота оборотов
- 1500 об/мин
- Расход топлива 100%-75%-50%
- 242 – 198 – 130 куб.м/ч
- Напряжение питания
- 24 В
- Тип охлаждения
- жидкостное
- Объем системы охлаждения (двигатель/интеркулер)
- 56/5 л
- Минимальный объем масла (поддон+фильтры)
- 120 л
Генератор
- Модель
- LSA50.2 L8
- Количество полюсов
- 4
- Тип соединения
- звезда
- Класc изоляции
- H
- Класс защиты
- IP23
- Система возбуждения
- самовозбуждение, AREP
- Регулятор напряжения
- D350
Контроллер управления
- Модель
- ComAp InteliGas
- Режимы работы MANUAL/AUTO/SYNC
- Графический дисплей, кнопки управления, световые индикаторы
- Защита IP65 (передняя панель)
- Условия эксплуатации: t=-20С ÷ +70С, влажность 95% без образования конденсата. Вибрация: 5-25Гц, ±1,6мм; 5-100Гц, а=4g. Ударные воздействия: a= 500 м/с2.
- Настройка параметров через ПК
- Настраиваемые аналоговые и цифровые входы и выходы
- Защита установки посредством предупреждения о неисправности или аварийного останова
- Контроль параметров внешней сети и генераторной установки Режим «no master SYNC» в параллельном кластере
- Интерфейс RS-232, USB
- Счетчик часов наработки, 3 таймера технического обслуживания
- Журнал событий до 500 записей
- Возможность интернет доступа с использованием ETHERNET/4G, MODBUS TCP/RTU, SNMP v1/v2c (опция), SMS и электронные письма, поддержка удаленной связи (AirGate2.0, WebSupervisor)
- Пользовательские настройки и средства защиты, управление доступом пользователей
- Поддержка 5 языков
Габариты и вес
| ИСПОЛНЕНИЕ | ОТКРЫТОЕ | КОЖУХ |
|---|---|---|
| Длина, мм | 4700 | - |
| Ширина, мм | 1650 | - |
| Высота, мм | 2200 | - |
| Вес, кг | 8650 | - |
- Давление газа
- 15-20 кПа
- PRP - мощность генераторного агрегата при работе на переменную нагрузку без ограничения времени работы. Перегрузочная способность составляет 10 % в течение одного часа через каждые 12 часов непрерывной работы. Средний коэффициент загрузки за 24 часа работы составляет <70 %. COP - это максимальная мощность электроагрегата при работе на постоянную нагрузку без ограничения времени работы за год с перерывами на техническое обслуживание в соответствии с инструкциями изготовителя.
- Генераторы CTG соответствуют стандартам ISO 9001 и стандартам ЕC, которые включают в себя 2006/42/ЕС безопасность машин и оборудования 2006/95/ЕС Низковольтное оборудование EN 60204-1: 2006+А1: 2009, EN ISO 12100: 2010, EN ISO 13849-1: 2008, EN 12601:2010
- Технические характеристики и спецификации могут быть изменены без предварительного уведомления.
Комплектация
- Промышленный двигатель жидкостного охлаждения MWM
- Генератор переменного тока (класс защиты IP23, класс изоляции H/H)
- Электронная панель управления ComAp InteliGas для работы в синхронизированном режиме
- Автомат защиты генератора моторизированный
- Аккумуляторная батарея
- Электрический подогреватель ОЖ
- Автоматическая система подкачки масла с расходным маслобаком
- Статическое зарядное устройство АКБ
- Стальная опорная рама с интегрированными виброопорами
- Радиатор охлаждения горизонтальный
- Индустриальный глушитель
- Газовая линейка с запорной арматурой
- Заправка ОЖ и маслом, проведение заводских испытаний под нагрузкой
- Система утилизации тепла рубашки охлаждения двигателя и выхлопных газов со шкафом управления (опционально)
Данные приведены по технической карте производителя. Комплектация и характеристики уточняются в коммерческом предложении.
