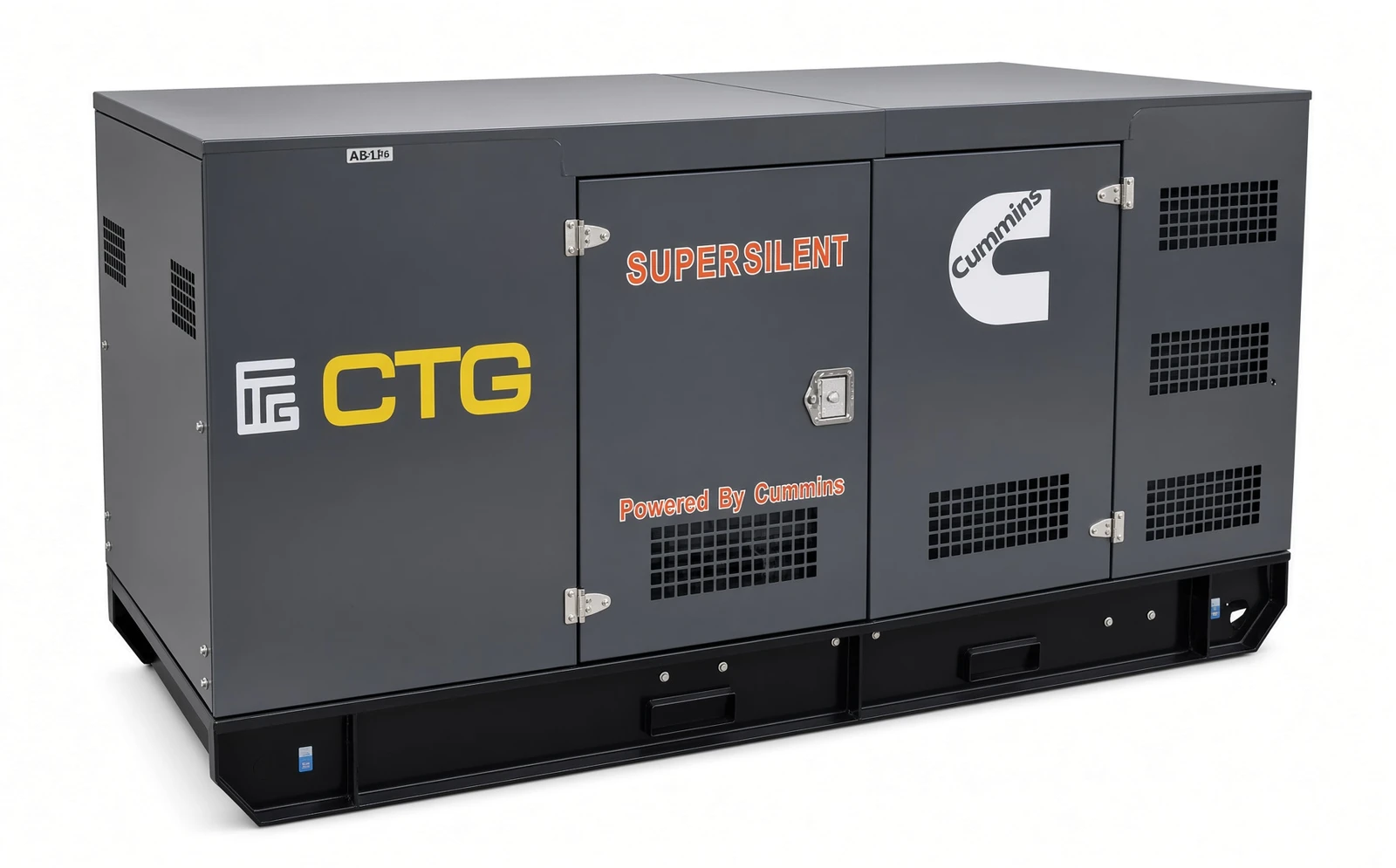

Типовое фото исполнения — на снимке станция того же исполнения, комплектация вашей модели подтверждается при заказе.
CTG · ПРОМЫШЛЕННЫЙ
Генератор CTG 1500CG** — В шумозащитном кожухе
CTG 1500CG** — В шумозащитном кожухе — генератор CTG. Мощность 1200 кВА. Двигатель K50N G12. Топливо — Газ. Расход при 75 % нагрузки — газ: 250 куб.м/ч.
Получить КПЦену и срок поставки подтвердим в КП
ООО «СтройКлик» подтвердит срок поставки и комплектацию. Укажите телефон или email — подготовим коммерческое предложение.
Получить КП- Основная мощность
- 1200 кВА
- Двигатель
- K50N G12
- Альтернатор
- LSA50.2L8
Технические характеристики
Габариты 12 192 мм × 2 438 мм × 2 896 мм, вес ≈ 12500 кг. Шумозащитный кожух — для работы на открытой площадке. Сборка — Китай.
- Номинальная мощность
- 1200 кВА · 960 кВт
- Напряжение
- 24 В
- Производитель двигателя
- Cummins
- Тип запуска
- Электростартер с внешним сигналом
- Вид топлива
- Газ
- Топливный бак
- Отсутствует
- Расход при 75%
- газ: 250 куб.м/ч
- Габариты
- 12 192 мм × 2 438 мм × 2 896 мм
- Вес
- ≈ 12500 кг
- Страна сборки
- Китай
Исполнение «в шумозащитном кожухе»: станцию CTG 1500CG** можно разместить на улице рядом со зданием — кожух снижает шум работы, защищает агрегат от осадков и посторонних. Для установки достаточно ровной площадки со свободным притоком воздуха и отводом выхлопа.
Эта модель в других исполнениях
Станция с тем же двигателем и альтернатором поставляется в нескольких исполнениях — отличаются шумоизоляция, требования к месту установки и цена.
Спецификация производителя
Промышленная газопоршневая генераторная установка 1500 об/мин – 50Гц 3-ФАЗНАЯ - 230/400В Газопоршневой двигатель Жидкостное охлаждение
Двигатель
- Модель двигателя
- Cummins K50N-G12
- Топливо
- Метан MN80
- Расположение цилиндров
- V
- Количество цилиндров
- 16
- Система подачи воздуха
- турбонаддув
- Степень сжатия
- 13:1
- Диаметр и ход поршня
- 159х159 мм
- Объем двигателя
- 50.3 л
- Регулятор оборотов
- электронный
- Частота оборотов
- 1500 об/мин
- Расход топлива 100%-75%-50%
- 307 – 250 – 164 куб.м/ч
- Напряжение питания
- 24 В
- Тип охлаждения
- жидкостной радиатор
- Объем системы охлаждения* (двигатель/интеркулер)
- 165.5/29.2 л
- Минимальный объем масла (поддон+фильтры)
- 234.7 л
Генератор
- Модель
- FLD634G
- Количество полюсов
- 4
- Тип соединения
- звезда
- Класc изоляции
- H
- Класс защиты
- IP23
- Система возбуждения
- независимая, PMG
- Регулятор напряжения
- MX341
Контроллер управления
- Модель Режимы работы MANUAL/AUTO/STOP Графический дисплей, кнопки управления, световые индикаторы Защита IP65 (передняя панель) Условия эксплуатации: t=-25С ÷ +70С, влажность 95% без образования конденсата. Вибрация: 5-25Гц, ±1,6мм; 5-100Гц, а=4g. Ударные воздействия: a= 500 м/с2. Настройка параметров через ПК Настраиваемые аналоговые и цифровые входы и выходы Защита установки посредством предупреждения о неисправности или аварийного останова Контроль параметров внешней сети и генераторной установки Интерфейс RS-232, USB Счетчик часов наработки, 3 таймера технического обслуживания Журнал событий до 500 записей Возможность интернет доступа с использованием ETHERNET/4G, MODBUS TCP/RTU, SNMP v1/v2c (опция), SMS и электронные письма, поддержка удаленной связи (AirGate2.0, WebSupervisor) Пользовательские настройки и средства защиты, управление доступом пользователей Поддержка 5 языков
- SmartGen HGM6120CAN
Комплектация
- Промышленный двигатель жидкостного охлаждения CUMMINS
- Генератор переменного тока (класс защиты IP23, класс
- изоляции H/H)
- Электронная панель управления SmartGen для работы в автоматическом режиме
- Комплект измерительных
- трансформаторов
- Аккумуляторная батарея
- Электрический подогреватель ОЖ
- Автомат защиты с электронным расцепителем
- Автоматическая система подкачки масла с расходным маслобаком
- Статическое зарядное устройство АКБ
- Стальная опорная рама с интегрированным радиатором
- Индустриальный глушитель (для ДГУ открытого исполнения)
- Газовая линейка с запорной арматурой
- Заправка ОЖ и маслом, проведение заводских испытаний под нагрузкой
- Система утилизации тепла рубашки охлаждения двигателя и выхлопных газов со шкафом управления (опционально)
- PRP - мощность генераторного агрегата при работе на переменную нагрузку без ограничения времени работы. Перегрузочная способность составляет 10 % в течение одного часа через каждые 12 часов непрерывной работы. Средний коэффициент загрузки за 24 часа работы составляет <70 %.
- COP - это максимальная мощность электроагрегата при работе на постоянную нагрузку без ограничения времени работы за год с перерывами на техническое обслуживание в соответствии с инструкциями изготовителя.
- Генераторы CTG соответствуют стандартам ISO 9001 и стандартам ЕC, которые включают в себя 2006/42/ЕС безопасность машин и оборудования 2006/95/ЕС Низковольтное оборудование EN 60204-1: 2006+А1: 2009, EN ISO 12100: 2010, EN ISO 13849-1: 2008, EN
- 12601:2010
- Технические характеристики и спецификации могут быть изменены без предварительного уведомления.
Данные приведены по технической карте производителя. Комплектация и характеристики уточняются в коммерческом предложении.
