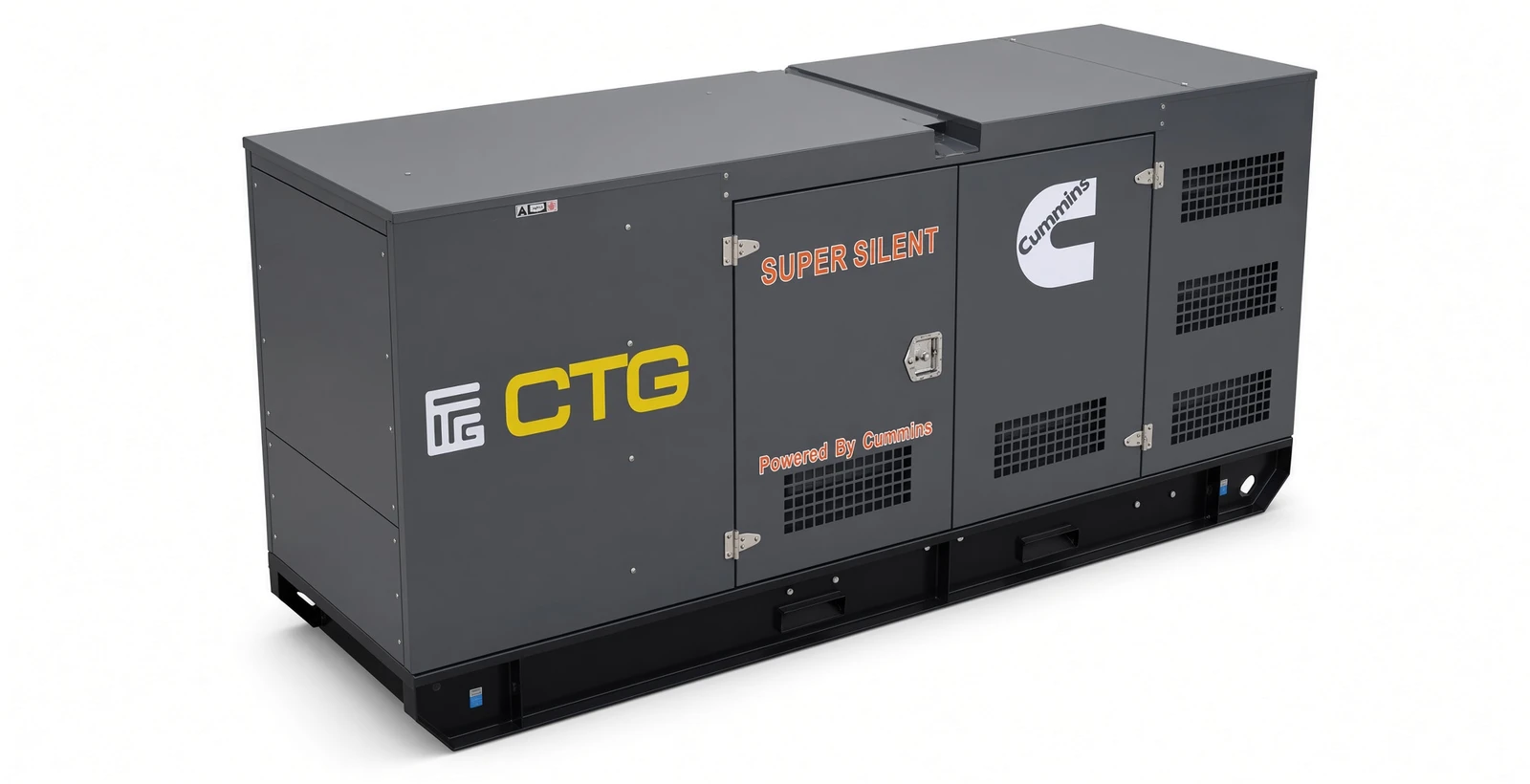

Типовое фото исполнения — на снимке станция того же исполнения, комплектация вашей модели подтверждается при заказе.
CTG · ПРОМЫШЛЕННЫЙ
Генератор CTG 400CG — В шумозащитном кожухе
CTG 400CG — В шумозащитном кожухе — генератор CTG. Мощность 300 кВА. Двигатель K19N G1. Топливо — Газ. Расход при 75 % нагрузки — газ: 60.5 куб.м/ч.
14 103 535 ₽Вкл. НДС · Проектная поставка · условия и срок подтвердим в КП
ООО «СтройКлик» подтвердит срок поставки и комплектацию. Укажите телефон или email — подготовим коммерческое предложение.
Получить КП- Основная мощность
- 300 кВА
- Двигатель
- K19N G1
- Альтернатор
- LSA47.3S4
Технические характеристики
Габариты 5500 мм × 2250 мм × 2480 мм, вес 4600 кг. Шумозащитный кожух — для работы на открытой площадке. Сборка — Китай.
- Номинальная мощность
- 300 кВА · 240 кВт
- Напряжение
- 230/400 В · 1/3 фазы
- Производитель двигателя
- Cummins
- Тип запуска
- Электростартер с внешним сигналом
- Вид топлива
- Газ
- Топливный бак
- Отсутствует
- Расход при 75%
- газ: 60.5 куб.м/ч
- Габариты
- 5500 мм × 2250 мм × 2480 мм
- Вес
- 4600 кг
- Страна сборки
- Китай
Исполнение «в шумозащитном кожухе»: станцию CTG 400CG можно разместить на улице рядом со зданием — кожух снижает шум работы, защищает агрегат от осадков и посторонних. Для установки достаточно ровной площадки со свободным притоком воздуха и отводом выхлопа.
Эта модель в других исполнениях
Станция с тем же двигателем и альтернатором поставляется в нескольких исполнениях — отличаются шумоизоляция, требования к месту установки и цена.
Спецификация производителя
Промышленная газопоршневая генераторная установка 1500 об/мин – 50Гц 3-ФАЗНАЯ - 400В/230В Газопоршневой двигатель Жидкостное охлаждение
Основные данные
- Двигатель
- Cummins K19N-G1
- Генератор
- LeroySomer LSA47.3 S4
- Напряжение
- 400/230 В
- Частота
- 1500 об/мин – 50 Гц
- Охлаждение двигателя
- Жидкостное
- Регулятор оборотов
- Электронный
- Расход топлива (75%)
- 60,5 куб.м/ч
- Регулятор напряжения
- A.V.R.
- Контроллер управления
- ComAp InteliGas
Двигатель
- Модель двигателя
- CUMMINS K19N-G1
- Топливо, рабочее давление
- метан, 7-15 кПа
- Расположение цилиндров
- в ряд
- Количество цилиндров
- 6
- Система подачи воздуха
- турбонаддув
- Степень сжатия
- 11:1
- Диаметр и ход поршня
- 159х159 мм
- Объем двигателя
- 19 л
- Регулятор оборотов
- электронный
- Частота оборотов
- 1500 об/мин
- Расход топлива 100%-75%-50% PRP
- 76 – 60,5 – 44 куб.м/ч
- Напряжение питания
- 24 В
- Тип охлаждения
- жидкостное
- Объем системы охлаждения
- 90 л
- Минимальный объем масла (поддон+фильтры)
- 84.5 л
Генератор
- Модель
- LeroySomer LSA47.3 S4
- Количество полюсов
- 4
- Тип соединения
- звезда
- Класc изоляции
- H
- Класс защиты
- IP23
- Система возбуждения
- независимая, AREP
- Регулятор напряжения
- D550
Контроллер управления
- Модель
- ComAp InteliGas
- Режимы работы MANUAL/AUTO/SYNC/TEST
- Графический дисплей, кнопки управления, световые индикаторы
- Защита IP65 (передняя панель)
- Условия эксплуатации: t=-20С ÷ +70С, влажность 95% без образования конденсата. Вибрация: 5-25Гц, ±1,6мм; 5-100Гц, а=4g. Ударные воздействия: a= 500 м/с2.
- Настройка параметров через ПК
- Настраиваемые аналоговые и цифровые входы и выходы
- Защита установки посредством предупреждения о неисправности или аварийного останова
- Контроль параметров внешней сети и генераторной установки
- Интерфейс RS-232, USB
- Счетчик часов наработки, 3 таймера технического обслуживания
- Журнал событий до 500 записей
- Возможность интернет доступа с использованием ETHERNET/4G, MODBUS TCP/RTU, SNMP v1/v2c (опция), SMS и электронные письма, поддержка удаленной связи (AirGate2.0, WebSupervisor)
- Пользовательские настройки и средства защиты, управление доступом пользователей
- Поддержка 5 языков
Габариты и вес
| ИСПОЛНЕНИЕ | ОТКРЫТОЕ | КОЖУХ |
|---|---|---|
| Длина, мм | 3900 | 5500 |
| Ширина, мм | 2100 | 2250 |
| Высота, мм | 2500 | 2480 |
| Вес, кг | 4600 | 6200 |
- PRP - мощность генераторного агрегата при работе на переменную нагрузку без ограничения времени работы. Перегрузочная способность составляет 10 % в течение одного часа через каждые 12 часов непрерывной работы. Средний коэффициент загрузки за 24 часа работы составляет <70 %. COP - это максимальная мощность электроагрегата при работе на постоянную нагрузку без ограничения времени работы за год с перерывами на техническое обслуживание в соответствии с инструкциями изготовителя.
- Генераторы CTG соответствуют стандартам ISO 9001 и стандартам ЕC, которые включают в себя 2006/42/ЕС безопасность машин и оборудования 2006/95/ЕС Низковольтное оборудование EN 60204-1: 2006+А1: 2009, EN ISO 12100: 2010, EN ISO 13849-1: 2008, EN 12601:2010
- Технические характеристики и спецификации могут быть изменены без предварительного уведомления.
Комплектация
- Промышленный двигатель жидкостного охлаждения CUMMINS
- Генератор переменного тока (класс защиты IP23, класс изоляции H/H)
- Электронная панель управления ComAp InteliGas для работы в автоматическом и синхронном режиме режиме
- Автомат защиты генератора с рацепителем
- Аккумуляторная батарея
- Электрический подогреватель ОЖ
- Автоматическая система подкачки масла с расходным маслобаком
- Статическое зарядное устройство АКБ
- Стальная опорная рама с интегрированным радиатором
- Индустриальный глушитель (для ДГУ открытого исполнения)
- Газовая линейка с запорной арматурой
- Заправка ОЖ и маслом, проведение заводских испытаний под нагрузкой
- Система утилизации тепла рубашки охлаждения двигателя со шкафом управления (опция)
Данные приведены по технической карте производителя. Комплектация и характеристики уточняются в коммерческом предложении.
